图解宁波风管工程量的计算方式

时间:2020-07-02     作者:浙江甬风机电【原创】

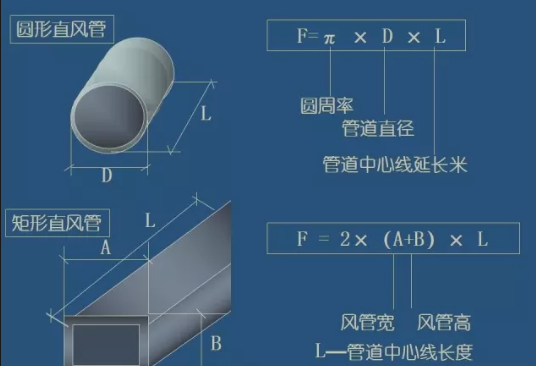

  在宁波风管工程量计算中:各种材质、各种形状的风管均以施工图示的不同规格以展开面积(㎡)计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积。宁波风管长度一律与施工图示中线线长度为准,包括弯头、三通、变径管、天圆地方等管件的长度,但不得包括部件的长度。直径和周长按图示尺寸为准展开,咬扣重叠部分已包括在定额内,不得另行计算。


宁波风管


  在计算风管长度时,应减去部件(风管阀门、风口、风帽、罩类、风压箱、消声器等)所占位置的长度,部分通风部件的长度参考如下:


  蝶阀:L=150mm。


  止回阀:L=300mm。


  密闭式对开多叶调节阀:L=210mm。


  圆形风管防火阀:L=风管直径D+240mm。


  矩形风管防火阀:L=风管高度B+240mm。


  宁波通风管道主管与支管从其中心线交点处划分,以确定中心线长度,如下图所示:

正三通

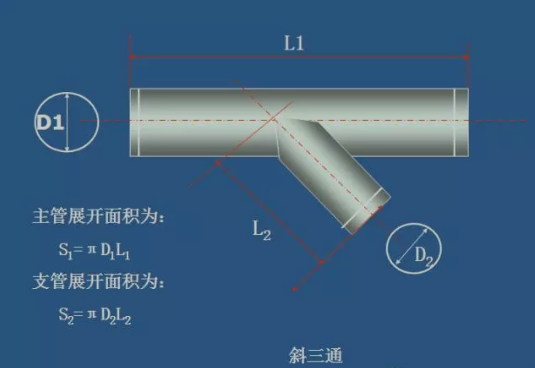

斜三通

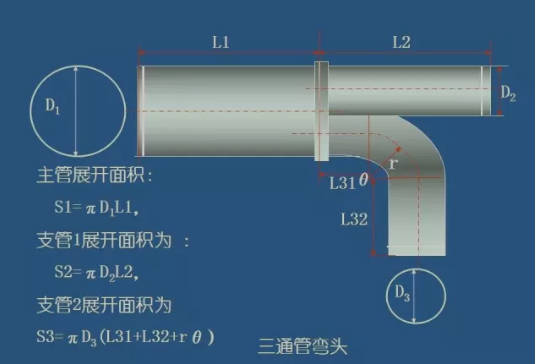

三通管弯头

宁波风管安装

宁波风管安装


  【附】风管工程的一般知识:


  风管制作:放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支、钻孔、铆焊、上法兰、组对。


  宁波风管安装:找标高、打支架墙洞、配合预留孔、埋设托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。
